Il verricello AvoT/F3J

(Disegno di N.Fischetti su progetto di S. Rizzo) tratto dalla rivista "MODELLISMO" n° 49/2001

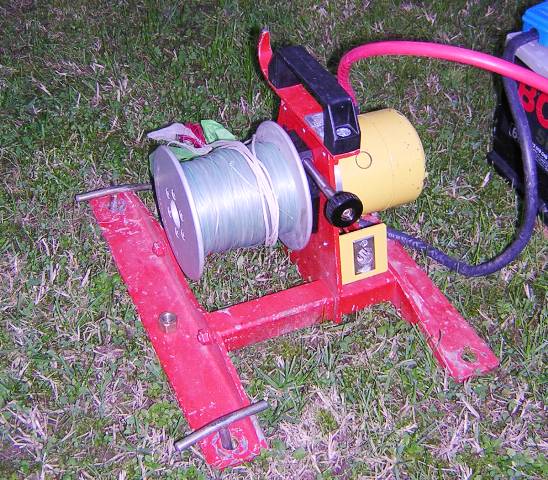

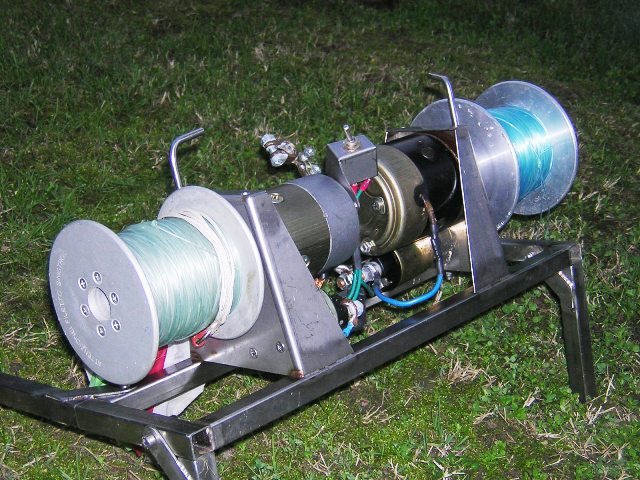

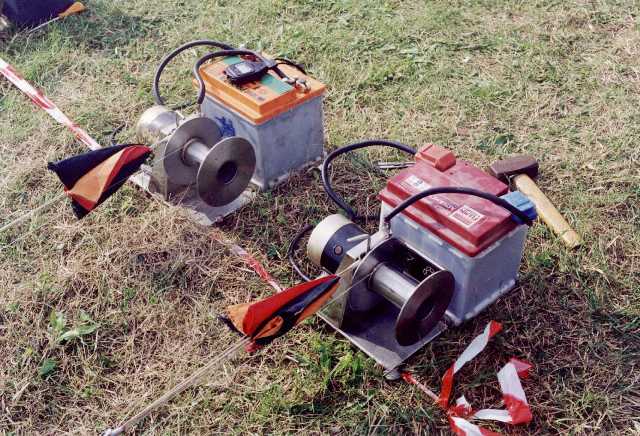

Il verricello usato per le gare nazionali F3J in Italia è quello progettato e costruito da Sergio Rizzo,

Le caratteristiche :

Motore  M.Marelli da 800 Watt  con resistenza interna =>19 mOhm
Un cuscinetto all'asse + cuscinetto ruota libera , bronzina posteriore.
Base in tubo e lamiera di acciaio INOX piegata e saldata elettricamente
Pedale-interruttore in acciaio INOX
Picchetto con puleggia di rinvio in acciaio INOX

Il disegno in formato DWF (648kb) e in formato DWG (456Kb) , scaricabili gratuitamente, sono  gentilmente messi a disposizione dal progettista-costruttore Sergio Rizzo, dal disegnatore Nicola Fischetti e dal direttore della rivista  "MODELLISMO" Cesare De Robertis

Il disegno, nei formati sopra indicati, è scaricabile in formato compresso nella finestra sottostante









 Stampa
 Download Riduci
 TitoloCategoriaDimensioni (Kb)
Verricello Avot-F3JDWG Format208,94Download
Verricello Avot-F3JDWF Format633,14Download
